Tips til dimensjonering og innfesting av takoverbygg mot eksisterende vegg (overbygget terrasse)
39
0
Hei.
Trenger noen gode tips med tanke på dimensjonering og innfesting av et takoverbygg på 3x5m over en terrasse.
Er klar over at alle hensyn til snølast normalt krever ganske kraftige dimensjoner, men er villig til å gå litt ned på kravet her for å greie nok innvendig takhøyde. Lite snø her helt nede ved havet rundt Bergen, men vi har sterk vind her huset ligger. Så det er viktigere å ta hensyn til tenker jeg enn snølast.

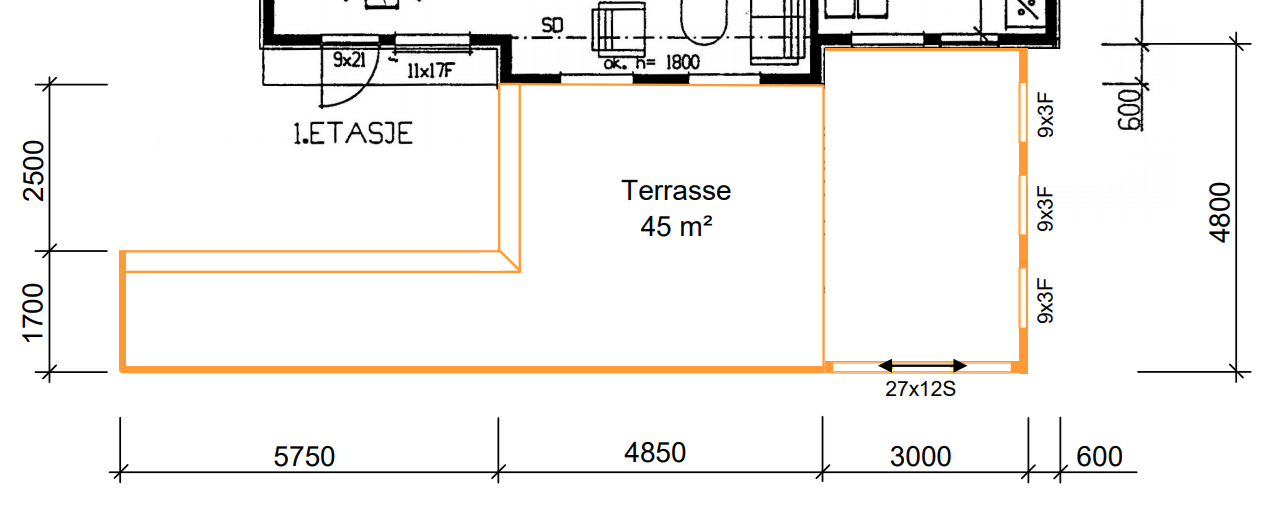

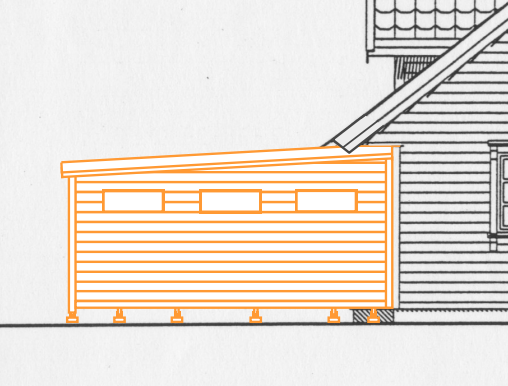

Taket var tenkt innfestet mot vegg på huset under tak-kisten da dette ser ut som den enkleste løsningen, så er det 5 meter spenn ut til enden på taket. Blir da rundt 4,7m fra vegg og ut til drager på to søyler ytterst. Rundt 30cm overheng utenfor drager. Blir 3m bredde mellom stolpene, tenkte da dobbel 48x148 eller enkel 48x198 som drager.
For å greie minst 2m innvendig takhøyde kan jeg ikke bruke større enn 48x148 på takbjelkene med cc 60cm. Kubbes mellom med lekter på 48x48 og legges trapesplater i plast på toppen.

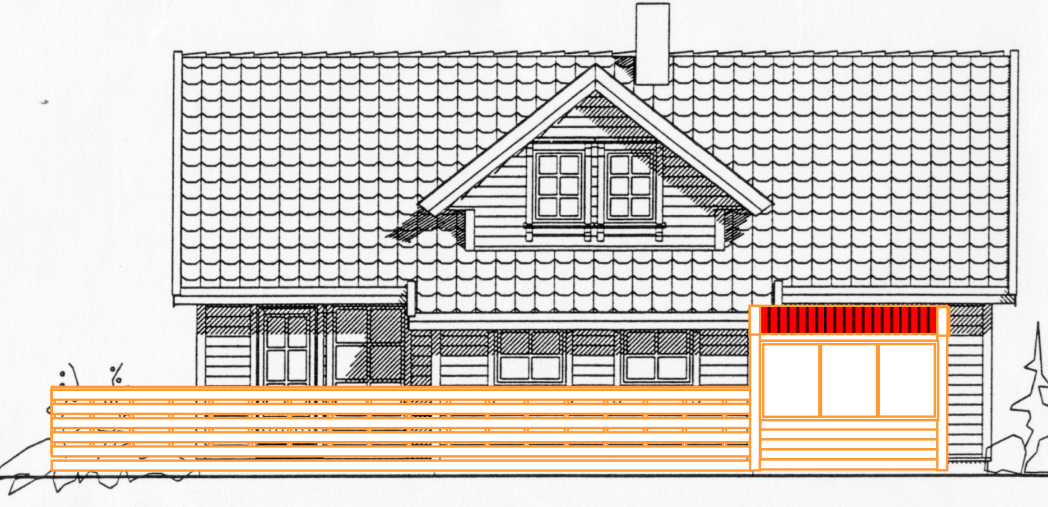

Med tanke på snølast så er nok 4,7m spenn med takbjelker på 48x148 optimistisk, men har også sett enkelte bygge tilsvarende i doble 48x98 som ser slankt og pent ut. Men er redd et 15m2 lett tak med feste i bare to stolper ute samt en bjelke skrudd inn mot vegg kan bli spinkelt når høststormene kommer på besøk. Vil bli tett vegg på to av sidene i overbygget, samt inn mot huset så klart. Vil dermed bli en stor åpning mot vest som vinden kan få godt tak i.
Så sånn helt spesifikt, innfesting mot vegg like over vindu/dør er første mulighet. Jeg bør vel fjerne kledningsbordene der for å se hvordan det er bak? Jeg må vel opp på kraftige skruer og treffe stendere samt evt. overstøtte på vindu/dør for å få solid innfesting. Skru da fast en 48x148 der som jeg så monterer bjelkesko på for utgående takbjelker. Der vil det bli 4-5 grader vinkel, så bør vel skråkutte bjelkene i bakkant for å få de plant mot husvegg, samt kile under nede i bjelkeskoen for å ikke legge alt press ytterst på denne.
Vil det bli sterkere/bedre innfesting mot huset om man åpner opp tak-kisten og kobler seg inn på eksisterende takstoler eller lignende?
Og med tanke på både snølast og ikke minst stormsikring, vil det gjøre konstruksjonen mye sterkere om man setter inn et par ekstra stolper på midten av takbjelkene, med en dobbel 48x148 som drager over? Tror det kan gå med tanke på 2m innvendig høyde, men det lager så klart en hindring på den åpne siden med en stolpe opp der....

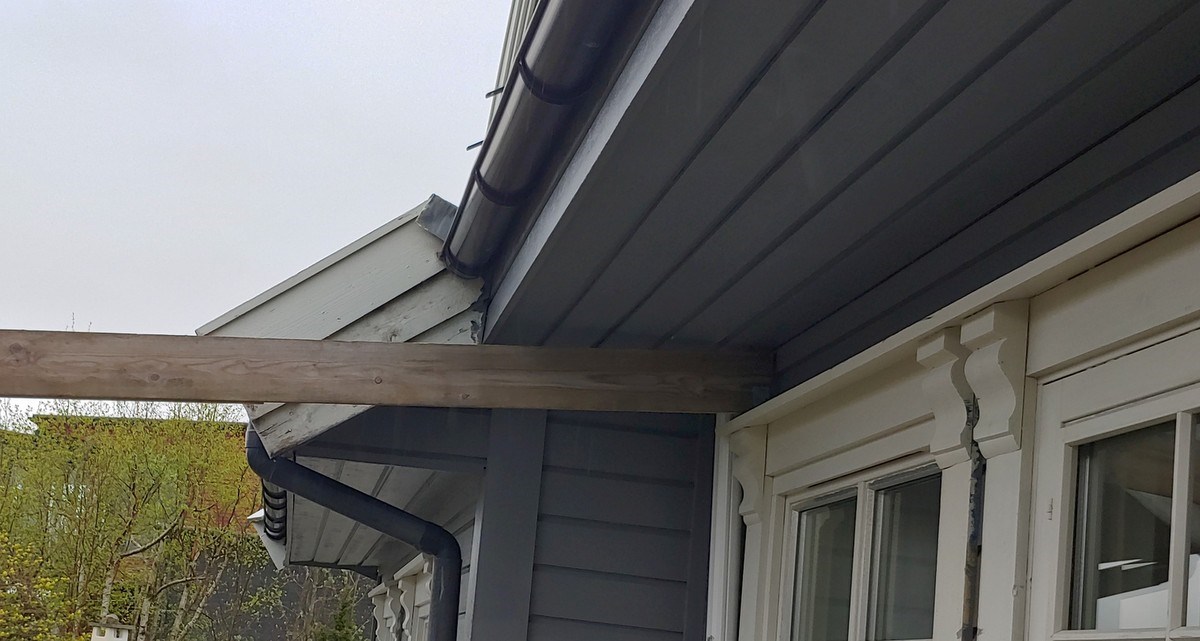

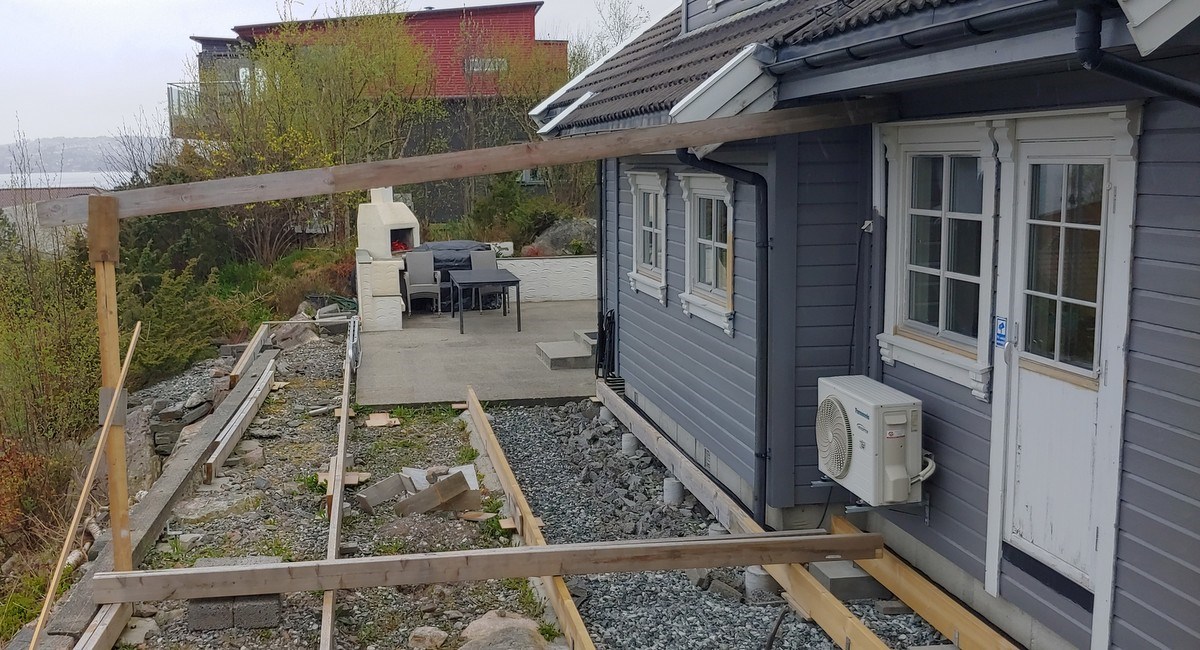

Håper på noen gode råd her, og legger ved en del bilder for å vise litt hva jeg tenker på. Er satt opp noen løse bord på bildene bare for å vise takvinkel og planlagt sted for innfesting.
