Vurdering av ståldrager og dimensjon for åpning mot kjøkken
 5     0
Hei

Jeg sliter litt med å vurdere og dimensjonere ståldrager for å kunne åpne opp mot kjøkken.

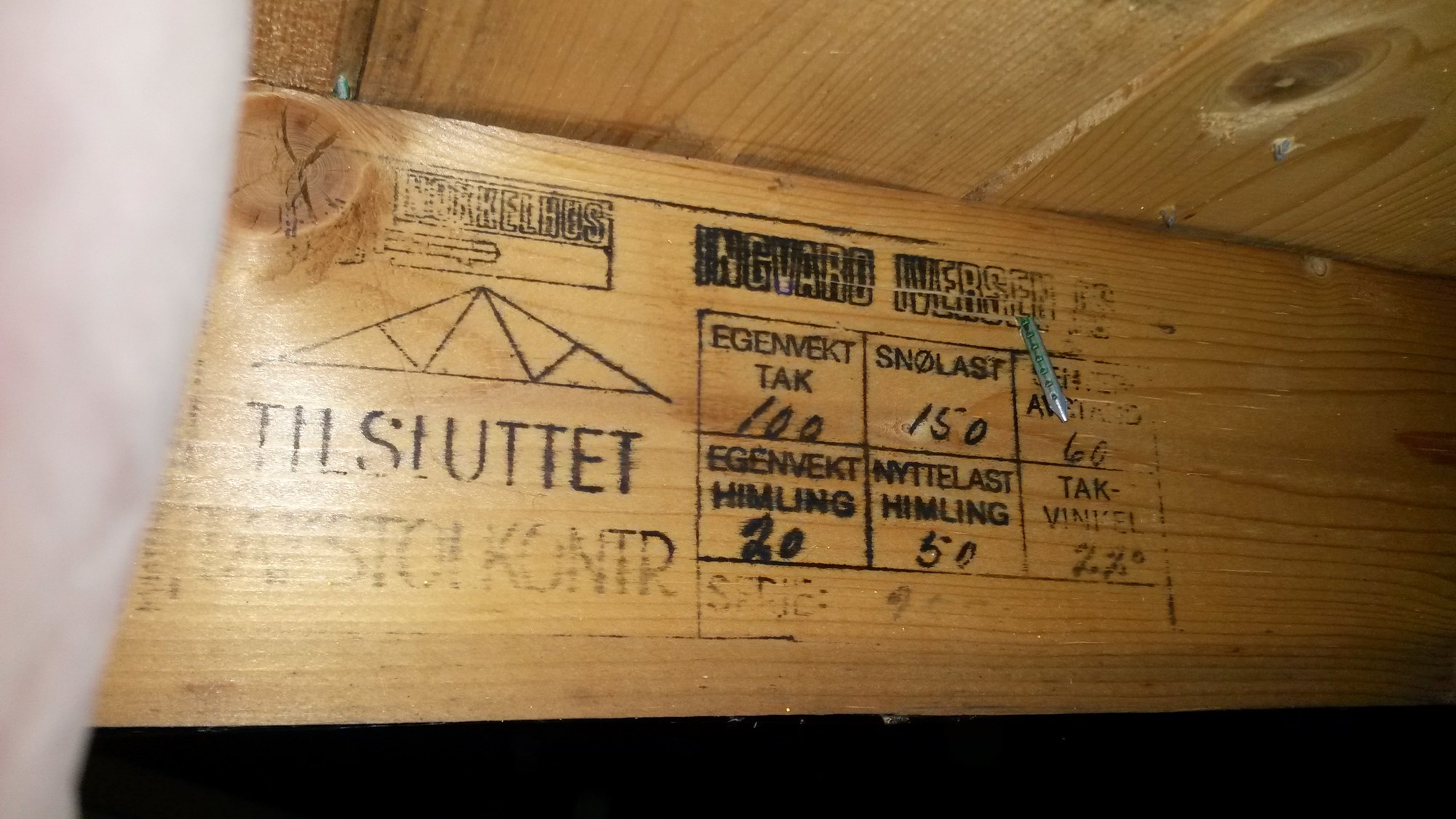

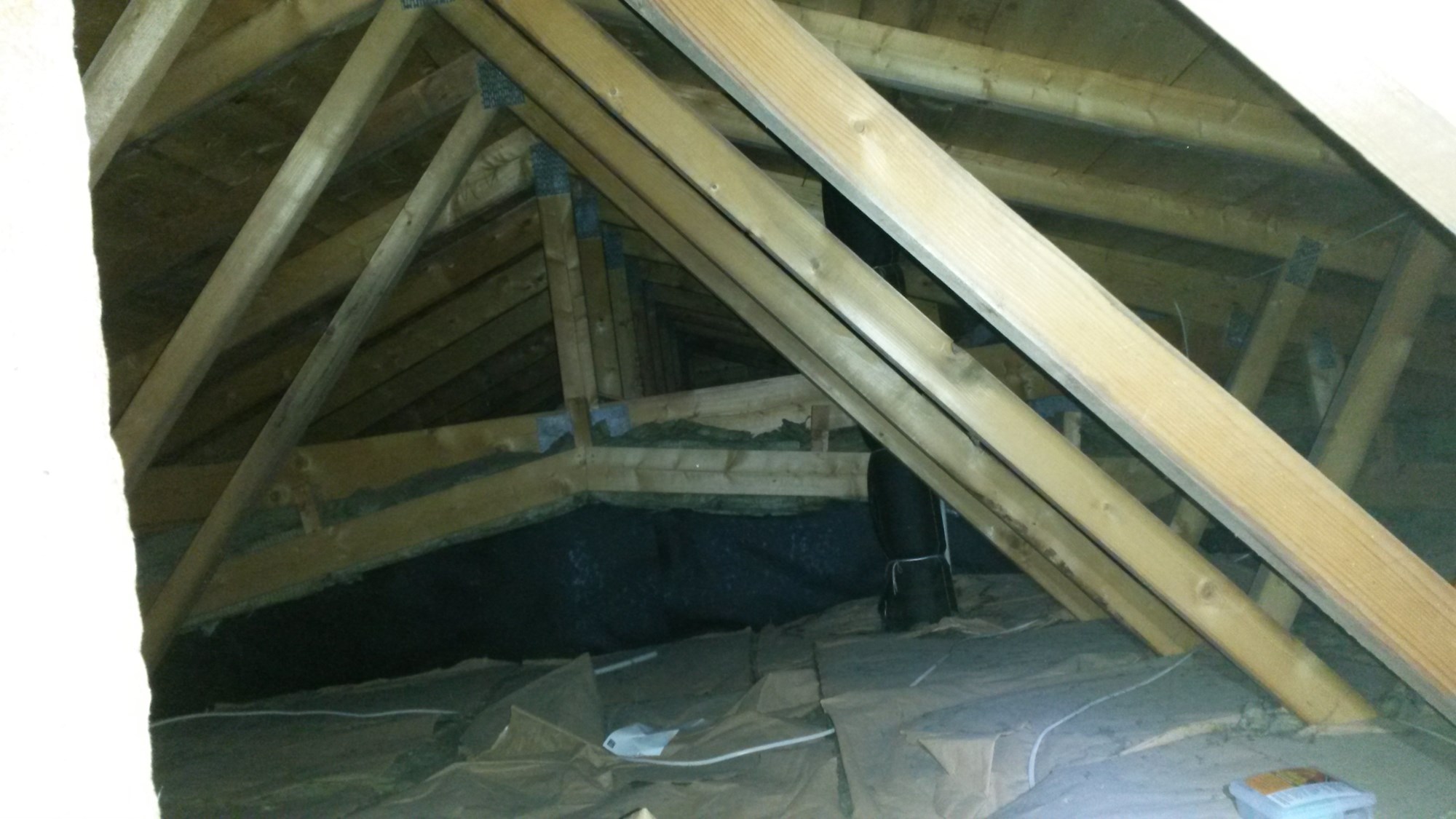

Det er W-takstolerstoler på tak i dette området (selvbærende?), men på hustegning er en del av veggen beskrevet som bærevegg. På bildet inne på taket ser man et innkledd lufterør i sort som man igjen ser på bilde fra kjøkken som grått rør på høyre side. Det er dobbel svill av 2x4 i toppen, den ene er litt skjult på bildet pga taket.
Lengde mellom 2x4 stender fra den som ligger mot isolasjon på venstre side, til den som ligger til venstre for grått rør er 3.05. Ønsker å beholde 0.7m på hver side, altså en lysåpning på 2.52m. Hvit dør på bildet er en skyvedør som ble panelt inn en gang i tiden. Taket er opprinnelig et shingeltak, men har blitt lagt på Isola Powertekk nå i år.

Er de noen som kan hjelpe meg med vurdering av behov for ståldrager i dette tilfellet ? Og eventuell dimensjon for IPE eller HEB type?
Vedlegg:

HUS1.pdf

Hus1Zoom.pdf

HUS2.pdf
  Siter
Thag
   #3
 6,089     Akershus     0
Er det noen form for bæring som tar takstolene i stua, altså forlengelsen av det som er markert som bærevegger? Med det sagt, det som er markert som bærevegger står ikke på noe. Normalt står en bærevegg på noe annet enn bare bjelkelaget... Ville vurdert denne veggen til ikke å være bærende, spesielt dersom det ikke er truffet tiltak for å fange opp den manglende bæringen i stua. Hvorfor det står beskrevet bærevegg på tegningen har jeg ikke noe godt svar på... Ei heller på den andre veggen det er streket ut til... Sikker på at ikke bærevegg betyr hvor bæreveggen i kjelleren står? For de linjene stemmer ganske godt....

Det er heller ikke noe synlig bæring over skyvedøra. Det burde det ha vært om det er store krefter som skal fanges opp her...


.Thag
  Siter
Lekt
  (trådstarter)
   #4
 5     0
Takk for svar Thag. Som man ser på bildet fra loft så er det annen type takstoler over stuedel, har skråtak innvendig her. Det som forvirrer meg er at det er brukt dobbel svill av 2x4" i toppen av veggen, samt at man ser en dobbel 2x4 til venstre for nåværende lysåpning. Denne stemmer for ev støtte for 2.etasje, men sammenlignet med kjeller,så treffer den rett over inngang til rommet "disp" under kjøkken. (Inngangen er flyttet lengre til høyre enn på tegning)
